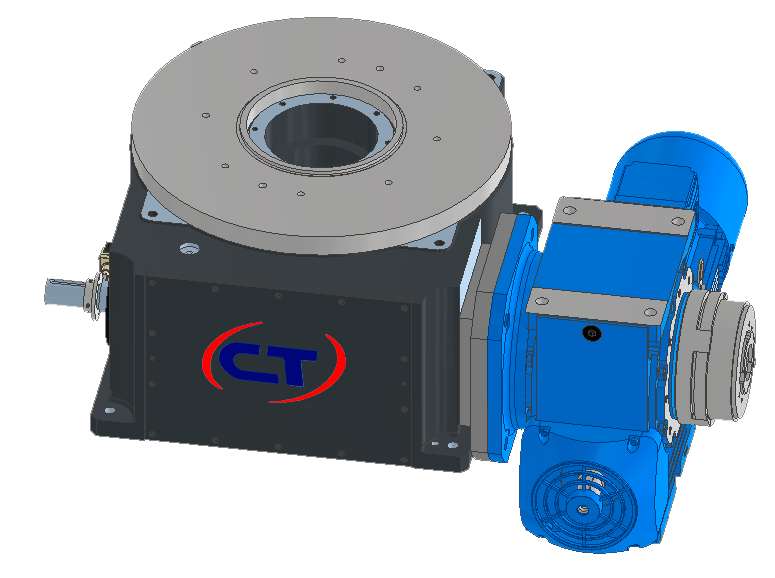

Mesas de Giro Intermitentes

Las mesas de giro intermitente son unidades mecánicas con ejes ortogonales que transforman el movimiento continuo de rotación del eje de entrada en un giro intermitente y preciso del plato de salida mediante una leva cilíndrica mecánica.

Existe la posibilidad de utilizar una mesa de leva continua con una leva electrónica que permite una flexibilidad total tanto en las posiciones de parada con en los tiempos de movimiento.

Especificaciones Técnicas:

Plato de 120 a 1000 mm
N° estaciones 2 a 256
Cap. carga < 25000 kgr
Precisión: +/- 0,015 mm

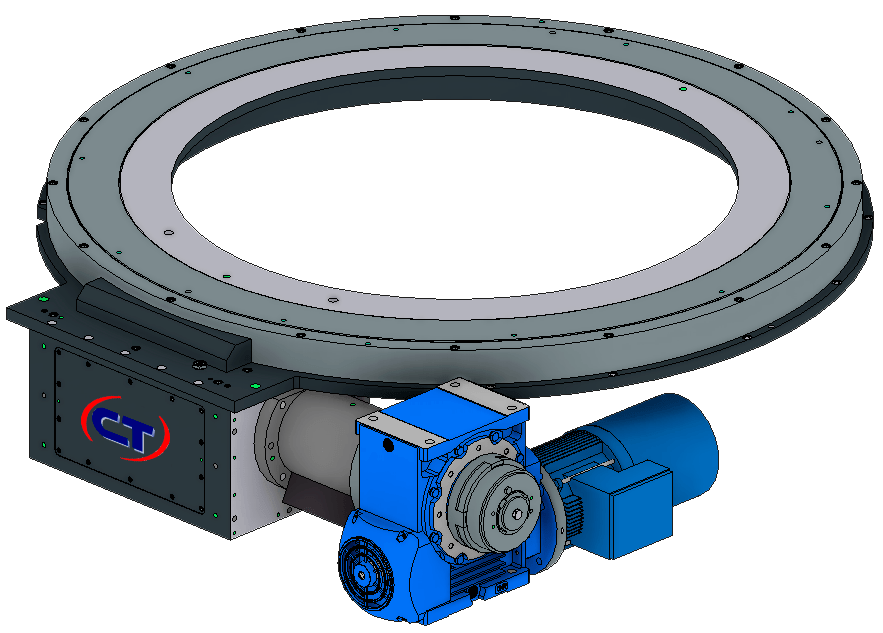

Anillos de Giro Intermitente

Los anillos de giro intermitente son unidades mecánicas con ejes ortogonales que transforman el movimiento continuo de rotación del eje de entrada en un giro intermitente y preciso del plato de salida mediante una leva cilíndrica mecánica.

Sustituyen a las mesas de giro intermitente en aplicaciones con un diámetro de trabajo muy alto.

Especificaciones Técnicas:
Ø Plato: 510 a 2100 mm
N° estaciones: 2 a 24 mm
Cap. carga < 56.000 kgs
Precisión: +/- 0,015 mm

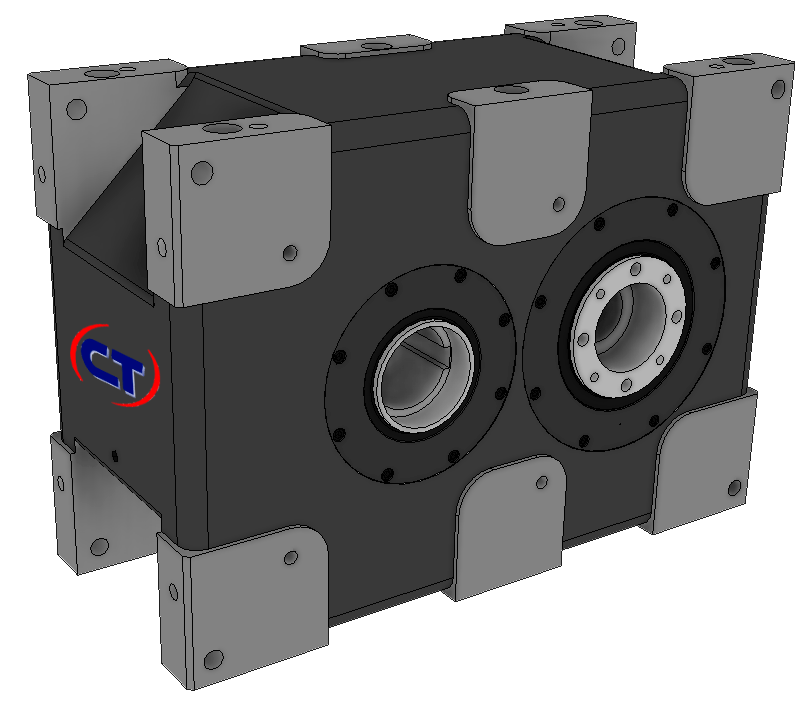

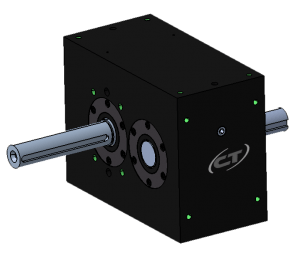

Intermitores y Osciladores de Ejes Paralelos

El intermitor/oscilador es una unidad mecánica de ejes paralelos que transforma la rotación uniforme del eje de entrada en rotación intermitente en el eje de salida. Esto se obtiene a través de dos levas de perfil conjugado que arrastran en su rotación dos o más rodillos locos solidarios al eje de salida.

Éste eje de giro intermitente (de salida) es hueco para permitir el paso de tubos de aire comprimido, cables o para el montaje de un acoplamiento mecánico.
Su uso está particularmente indicado para aplicaciones con elevada frecuencia y alta precisión a un bajo coste.

El número de divisiones posibles es entre 1 y 8. Y son habituales en máquinas de arrastre, transfer lineales y en dispositivos rotativos intermitentes, veloces como:
– Lineas de ensamblaje.
– Lineas de montaje.
– Equipos de producción.
– Máquinas de soldadura automática.
– Dispositivos de transporte paso a paso.
– Islas de mecanización.
– Maquinaria de embotellado.
– Maquinaria de serigrafía
Y en general cualquier aplicación relacionada
con manipulación y posicionamiento.

Especificaciones Técnicas:
Número de divisiones: 1 a 8
